ルーターとは
ルーターは、異なるネットワークを接続し、インターネット上で情報を正しい目的地へ効率的に送信するためのデバイスです。家庭で使われるルーターは、例えばインターネットサービスプロバイダーからの信号を受け取り、家庭内の複数のデバイス（スマートフォン、パソコン、タブレットなど）にインターネット接続を分配します。また、デバイスが自分のネットワーク外と通信する際に、ルーターが中継点となり、他のネットワークとの橋渡しを行います。これにより、デバイスはインターネット上のどこにでもアクセスできるようになります。
ルーターの主な機能と役割
以下の表は、ルーターの主な機能と役割を示しています。これにより、どのようにルーターがネットワーク内で作用しているかが一目でわかります。
| 機能・役割 | 説明 |
|---|---|
| データ転送 | ルーターはインターネット上の情報（データ）を受け取り、それを小さなパケットに分割して、指定された宛先のデバイスに送ります。 |
| 経路決定 | ルーティングテーブルを参照して、データパケットが目的地に到達するための最適な経路を選択します。これにより、データは迅速かつ効率的に転送されます。 |
| ネットワーク接続 | 複数のネットワークを接続することで、異なるネットワーク間でのデータのやりとりを可能にします。 |
| セキュリティ | ネットワークへの不正アクセスを防ぐために、パケットのフィルタリングやファイアウォール機能を提供します。 |
| NAT（ネットワークアドレス変換） | プライベートIPアドレスを公開IPアドレスに変換することで、インターネット上で一意の識別が可能となり、内部ネットワークのセキュリティが向上します。 |
| QoS（品質保証） | ネットワークの帯域を管理し、重要な通信が優先的に行われるようにデータの流れを制御します。これにより、通信品質が保たれます。 |
ルーターにはさまざまな役割がありますが、今回は特に「経路決定」という重要な機能に焦点を当てて説明します。このプロセスは、インターネット上でデータが目的地までどのように到達するかを決定するための核心部分です。具体的には、ルーターがどのようにして「ルーティングテーブル」を使用して経路を決定するのか、そしてそれがスタティックルーティングおよびダイナミックルーティングとどのように関連しているのかを解説します。
パケットとは
パケットは、ネットワーク上でデータを送受信する際に使われる小さなデータの単位です。大きなデータは複数のパケットに分割され、インターネットを通じて送信されます。それぞれのパケットには送信元と目的地の情報が含まれており、正しい場所に到達するようになっています。
パケットはどのようにして目的地に届くのか
ルーティングテーブルの説明の前に、パケットがどのようにして目的地に届いているのかについて説明します．これまでに説明したIPアドレスとMacアドレスの違いを思い出し、これらとの関連性を想像しながら以下の説明文を読んでみてください．
パケットはルーターを渡り歩いて目的地に辿り着きます。ルーターはネットワークの中継点として機能し、パケットの進行方向を決定します。具体的には、ルーターはまず渡されたパケットの目的地アドレスを確認します。もしそのパケットの目的地が自分のネットワーク内に含まれていれば、そのネットワーク内のデバイスにパケットを送ります。
しかし、目的地が自分のネットワーク外にある場合、ルーターはルーティングテーブルを参照します。ルーティングテーブルには、各目的地に対する最適な次のルーターが記録されています。ルーターはこの情報を基に、パケットを最適な次のルーターに転送します。こうして、パケットは複数のルーターを経由しながら目的地に向かって進んでいきます。最終的に、目的地のネットワークに到達し、そこから指定されたデバイスにデータが届けられるのです。
この一連のプロセスにより、インターネット上でのデータ通信が効率的に行われ、ユーザーは迅速かつ正確に情報を送受信できるようになります。
ルーティングテーブルとは
ルーティングテーブルは、インターネット上のデータ（パケット）が目的地に到達するための「地図」のようなものと考えることができます。各ルータはこのテーブルを参照して、どの隣接ルータにパケットを転送すべきかを決定します。テーブルには、目的地への最適なルートや、そのルートを選択するための条件が記載されており、ルータはこれらの情報をもとにパケットを次の目的地（次のルータまたは最終目的地）へ効率的に送り出すための判断を行います。

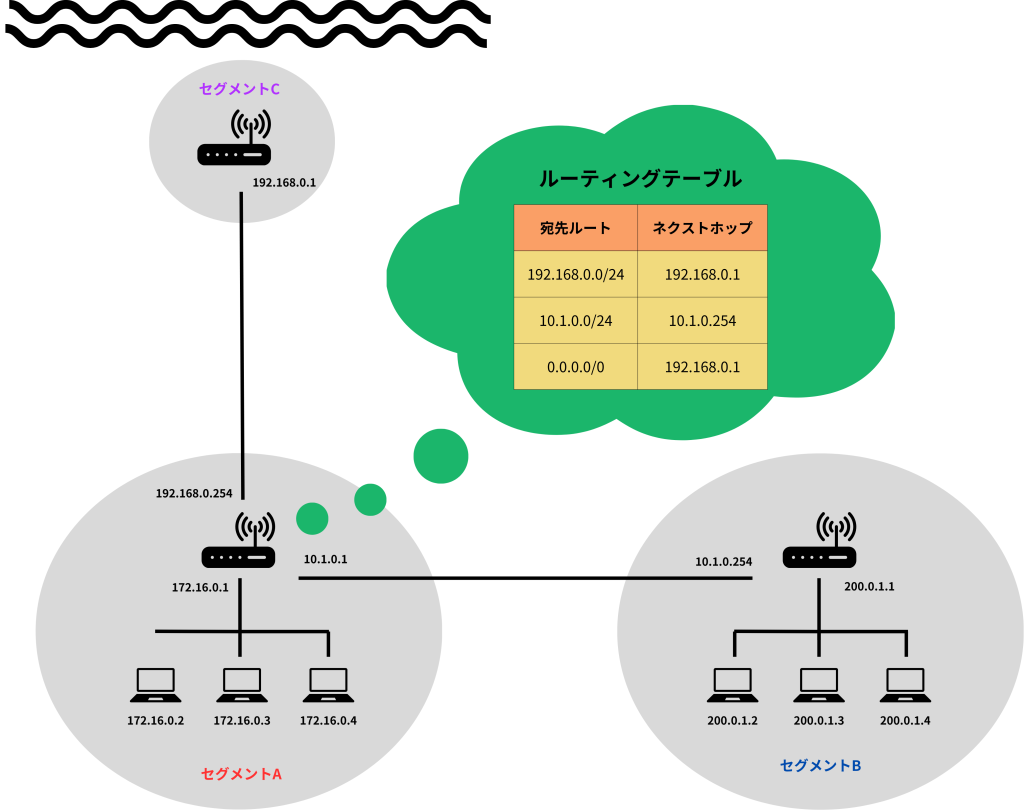

実際のルーティングテーブルの例を用いて、パケットを受け取ったルータがどのようにネクストホップを決めるかを説明します。
セグメントCのデバイス（例えば、IPアドレス192.168.0.1）がセグメントBのデバイス（例えば、IPアドレス200.0.1.2）にパケットを送信します。このパケットはまずセグメントCのルーター（IPアドレス192.168.0.1）に届きます。このルーターはパケットをセグメントAのルーター（IPアドレス192.168.0.254）に転送します。
パケットがセグメントAのルーターに到達すると、このルーターはパケットの宛先IPアドレス（200.0.1.2）を確認し、自身のルーティングテーブルを参照します。セグメントAのルーターのルーティングテーブルには、次のようなエントリがあります：
コードをコピーする宛先ルート ネクストホップ
192.168.0.0/24 192.168.0.1
10.1.0.0/24 10.1.0.1
0.0.0.0/0 192.168.0.1
セグメントAのルーターは、宛先IPアドレス200.0.1.2に最も一致するエントリを探しますが、特定のエントリが見つからないため、デフォルトルート（0.0.0.0/0）が適用されます。このデフォルトルートに基づいて、パケットはネクストホップ10.1.0.1に送られることになります。こうして、セグメントCからセグメントBへのパケットは、セグメントAを経由しながら適切にルーティングされて目的地に届くことになります。
スタティックルーティング
スタティックルーティングは、ネットワーク管理者が手動でルーティングテーブルにルートを設定する方法です。この方法では、特定のネットワーク宛てのパケットがどのルーターへ送られるべきか（ネクストホップ）を明確に指定します。
スタティックルーティングのプロセス：
- ルートの設定: 管理者は目的地ネットワークのアドレスとそのネクストホップ（次のルーターへのIPアドレス）をルーティングテーブルに手動で設定します。
- 定期的な更新: ネットワークの構成が変更された場合、管理者は手動でルーティングテーブルを更新する必要があります。
スタティックルーティングは、ネットワークが比較的小規模で変更が少ない場合や、特定の通信パスを常に確保したい場合に適しています。この方法は、設定がシンプルであり、ネットワークの動作が予測しやすいため、安定した通信環境を提供します。
ダイナミックルーティング
ダイナミックルーティングは、ルーターが自動的にルーティングテーブルを更新し、最適なルートをリアルタイムで選択する方法です。これには、ルーティングプロトコルが用いられ、ルーター間でルート情報が交換されます。
ダイナミックルーティングのプロセス:
- ルーティングプロトコルの選定: ネットワークの要件に合わせて、適切なルーティングプロトコル（例：RIP, OSPF, BGP）を選択します。
- 情報の交換: ルーターは隣接するルーターとルーティング情報を交換し、ネットワークの状態を把握します。
- テーブルの更新: 受け取った情報に基づいて、ルーティングテーブルを自動で更新し、最も効率的なルートを選択します。
ダイナミックルーティングは大規模または頻繁に変化するネットワーク環境で特に有効であり、ネットワークの可用性と効率を向上させます。
スイッチとは
前章ではMACアドレスとルーティングテーブルの基本について学びました。これらの知識を踏まえて、今回はネットワーク内でこれらの情報をどのように利用してデータの転送効率を向上させるか、その中心的な役割を担うスイッチに焦点を当てて説明します。
スイッチは、コンピュータネットワーク内でデータパケットを適切なデバイスに効率的に転送する重要なデバイスです。スイッチは複数のデバイスが接続されている状況で、それぞれのデバイスのMACアドレスを学習し、その情報を基にデータパケットを正しい宛先に送信します。この機能により、ネットワークトラフィックが適切に管理され、データの衝突や混雑を最小限に抑えることが可能です。
スイッチの主な役割とMACアドレステーブルについて
スイッチの主な役割は、MACアドレスを管理し、接続しているノードの通信を効率的に管理することです。スイッチは各ポートに接続されたデバイスのMACアドレスをMACアドレステーブルに記録していることで、どのデバイスがどのポートに接続されているかを把握します。これにより、スイッチはデータパケットを正確に目的のデバイスに転送することができます。
さらに、新しくノードがネットワークに追加され、そのノードが通信対象となった場合、スイッチはブロードキャストを使用して対象ノードのMACアドレスを確認します。このプロセスにより、スイッチは新しいノードのMACアドレスを学習し、その後の通信をスムーズに行えるようにします。
これらの機能により、スイッチはネットワーク内のデータ転送を効率化し、全体の通信パフォーマンスを向上させる重要な役割を果たします。
テーブルの動的更新
MACアドレステーブルは動的に更新されます。スイッチは一定時間、特定のMACアドレスからのトラフィックがない場合、そのエントリをテーブルから削除することがあります。このプロセスにより、テーブルは常に最新の状態を保ち、ネットワークの変更に迅速に対応できます。デバイスがネットワークから取り除かれたり、異なるポートに移動したりした場合でも、スイッチはこれらの変更を検出し、テーブルを適切に更新します。
なぜスイッチが必要なのか
スイッチはネットワークの中心的な管理装置として、複数のデバイス間でデータを効率的に分配する役割を担います。ネットワーク内でデータパケットがその正しい宛先にのみ送信されるようにすることで、無駄なトラフィックを防ぎ、全体のデータ処理速度を向上させます。これにより、ネットワークの帯域幅が最大限に活用され、リソースの無駄遣いが防止されます。
スイッチなしでネットワークを構成した場合、デバイス間での通信は全てのデータがブロードキャストされ、全デバイスがそのデータを受信する必要があります。これはデータの衝突や混雑を引き起こし、ネットワークのパフォーマンスを著しく低下させる可能性があります。スイッチを使用することで、このような問題を防ぎ、各デバイスに必要なデータのみが送信されるため、ネットワークはより効率的に動作します。
さらに、スイッチはセキュリティの観点からも重要です。スイッチを使用することで、ネットワーク内のデータ流を制御し、不正アクセスやデータ漏洩のリスクを低減できます。データパケットの送信先と送信元を管理し、不審なトラフィックを検出する能力は、ネットワークセキュリティを強化するのに役立ちます。
このように、スイッチはデータの効率的な転送、ネットワークリソースの適切な利用、およびセキュリティの向上を通じて、モダンなネットワークインフラストラクチャにとって不可欠なコンポーネントです。
